Мотор редуктор 7 квт — это мощный промышленный привод, в котором электродвигатель 7 кВт конструктивно объединён с редуктором и выдаёт на выходе пониженные обороты при высоком крутящем моменте. Такой мотор редуктор 7 квт ставят на тяжёлые конвейеры, шнеки, мешалки, подъёмники и силовые механизмы с серьёзной нагрузкой.
Мотор редуктор 7 квт — это готовый приводной узел, включающий трёхфазный асинхронный двигатель 7 кВт и редуктор в одном агрегате. Двигатель развивает высокую скорость вращения и сравнительно небольшой момент, а редуктор снижает скорость до заданного уровня и увеличивает крутящий момент до величин, достаточных для тяжёлых режимов.
Типичные задачи, где используют мотор редуктор 7 квт:
длинные или сильно нагруженные ленточные и роликовые конвейеры;
шнековые транспортеры большого диаметра, винтовые конвейеры для тяжёлых материалов;
мешалки и смесители с густыми, вязкими или абразивными средами;
наклонные и вертикальные подъёмники, элеваторы, крановые и лебёдочные механизмы;
тяжёлые участки переработки: дробилки, питатели, барабанные установки.
Мотор редуктор 7 квт — это уже не «лёгкий» привод, а рабочий инструмент для серьёзных промышленных нагрузок.
Несмотря на фиксированную мощность двигателя, характеристики мотор‑редуктора сильно зависят от типа редуктора и передаточного числа.
Ключевые параметры:
Мощность двигателя: 7–7,5 кВт, чаще всего трёхфазный, 380–400 В, 50 Гц.
Скорость двигателя: как правило около 1500 об/мин (4 полюса); возможны исполнения на 750 или 1000 об/мин.
Передаточное число редуктора: от малых (7–10) до очень больших (80–100 и выше) для низких скоростей и высокого момента.
Выходная скорость: обычно от ~10–20 об/мин для тяжёлых режимов до нескольких сотен об/мин для более скоростных задач.
Выходной момент: от нескольких сотен до нескольких тысяч Н·м — в зависимости от типа редуктора и передаточного числа.
Монтаж: лаповый, фланцевый, на валу, с реактивным рычагом, разные монтажные позиции.
Задача инженера — правильно «упаковать» мощность 7 квт в нужную скорость и момент за счёт выбора редуктора.
На уровне 7 квт доступны практически все промышленные типы редукторов.
Основные исполнения:

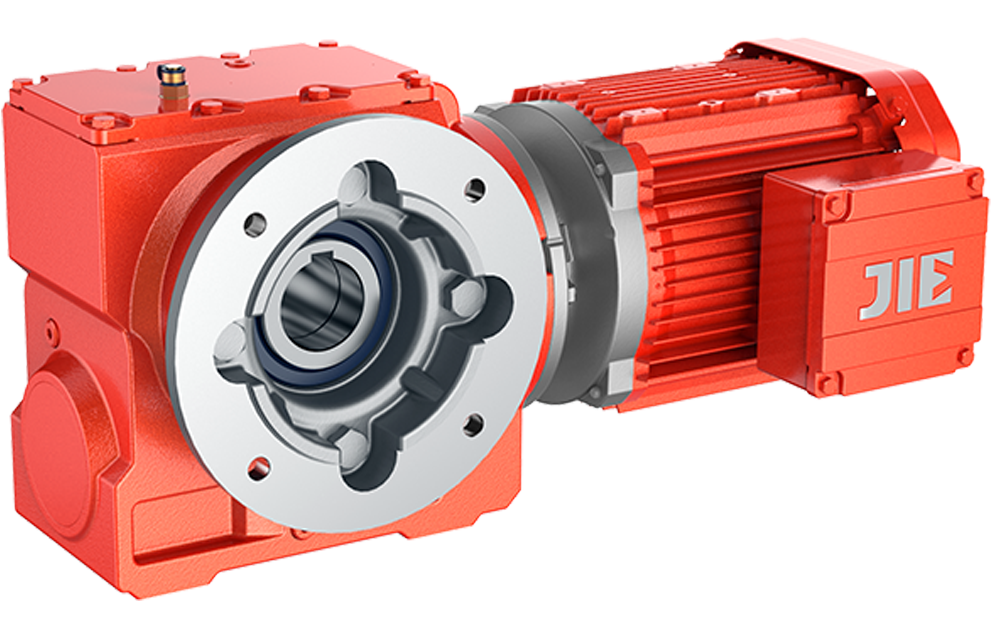

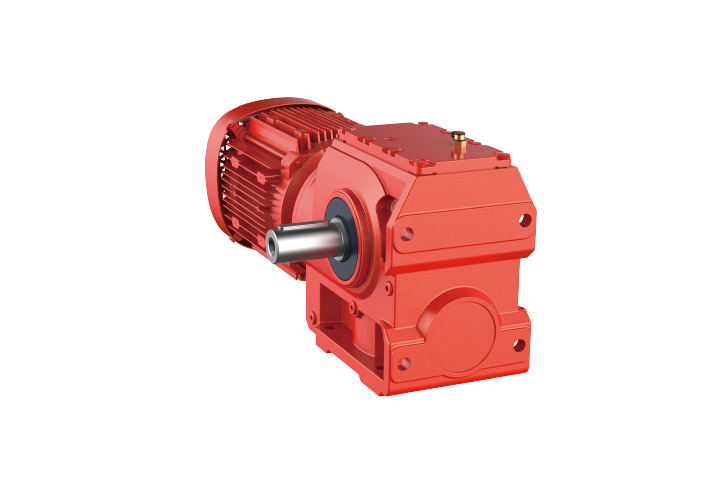

Червячный мотор редуктор 7 квт
Угловая компоновка, компактный корпус, эффект самоторможения. Используется в наклонных конвейерах, шнеках, подъёмниках, дозаторах. Подходит для средних и тяжёлых нагрузок, где не критичен КПД.
Цилиндрический соосный 7 квт
Высокий КПД, низкий шум, соосная компоновка. Универсальное решение для конвейеров, мешалок, барабанов, тяжёлых приводов с длительной работой.

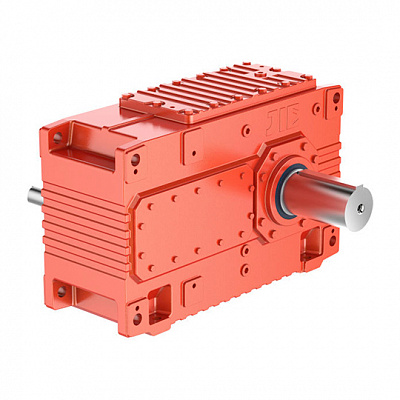

Плоский мотор редуктор 7 квт (параллельные валы)
Низкий по высоте корпус для подконвейерных приводов и стеснённых установок. Удобен там, где проект ограничен по высоте.

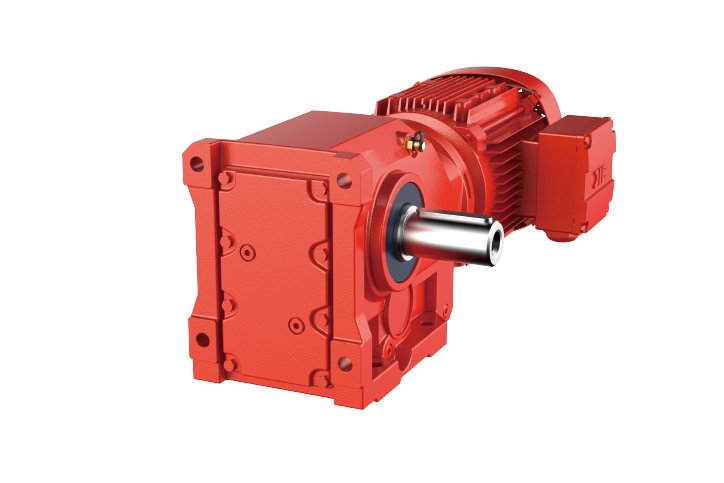

Коническо‑цилиндрический 7 квт
Угловой высокоэффективный привод для тяжёлых наклонных транспортеров, крановых, подъёмных и поворотных механизмов.
Планетарный мотор редуктор 7 квт
Компактное решение для очень высоких моментов: тяжёлые мешалки, прессы, силовые приводы, медленные конвейеры с большой нагрузкой.
Выбор типа редуктора всегда привязывают к КПД, компоновке, требуемому моменту и режиму работы.
| Тип мотор редуктор 7 квт | Компоновка | Типичные задачи |
|---|---|---|
| Червячный | Угловая | Наклонные конвейеры, шнеки, подъёмники |
| Цилиндрический соосный | Соосная | Ленты, роликовые конвейеры, мешалки, барабаны |
| Плоский (параллельные валы) | Низкий по высоте | Подконвейерные приводы, тяжёлые шнеки |
| Коническо‑цилиндрический | Угловая | Крановые механизмы, наклонные транспортеры |
| Планетарный | Компактный высокомоментный | Тяжёлые мешалки, приводы с очень большим моментом |
Эта схема помогает на старте выбрать корректный «класс» мотор редуктор 7 квт.
Для такой мощности особенно важно рассчитывать привод, а не подбирать «на глаз».
Практический алгоритм:
Описать механизм
Тип (конвейер, шнек, мешалка, подъёмник), длина/размер, масса груза, режим работы (постоянный, периодический, с пусками/реверсами).
Определить требуемую скорость
По скорости ленты, подаче шнека, оборотам мешалки/барабана. Эта скорость и будет целевой для выходного вала.
Рассчитать крутящий момент
Учесть массу материала, сопротивление, угол наклона, пусковые условия (вхолостую или под нагрузкой), коэффициенты запаса.
Проверить достаточность мощности 7 квт
Если расчёт показывает, что при 7 квт можно обеспечить требуемый момент с учётом КПД — мощность подходит; иначе рассматривают более мощный двигатель или пересмотр схемы.
Выбрать тип редуктора
По компоновке (соосный, угловой, плоский, планетарный), КПД и эксплуатационным требованиям.
Подобрать передаточное число
Чтобы получить нужную скорость на валу при выбранной скорости двигателя.
Выбрать типоразмер по моменту и сервис‑фактору
Взять мотор редуктор 7 квт с запасом по моменту под тяжесть режима (лёгкий/средний/тяжёлый).
Проверить габариты и монтаж
Высота центра вала, лапы, фланцы, диаметры и длины валов, возможность размещения привода и обслуживания.
Только после этого выбирается конкретный мотор редуктор 7 квт из каталога — с понятным запасом по ресурсу.
В зависимости от передаточного числа мотор редуктор 7 квт может давать разные сочетания скорости и момента.
Условные диапазоны:
Низкие передаточные числа (например, около 7–10)
Выходная скорость — порядка 140–200 об/мин при двигателе 1500 об/мин. Мотор редуктор 7 квт в таком режиме даёт умеренный момент, подходит для скоростных конвейеров с не слишком тяжёлой нагрузкой.
Средние передаточные числа (порядка 20–30)
Скорость — около 50–80 об/мин. Момент уже значительно выше, мотор редуктор 7 квт используется на шнеках, мешалках и среднетяжёлых конвейерах.
Высокие передаточные числа (порядка 40–80 и выше)
Скорость — порядка 15–30 об/мин. Момент может достигать тысячи Н·м и более, что подходит для тяжёлых наклонных конвейеров, подъёмников, силовых приводов.
Выбор диапазона зависит от конкретного механизма и требуемой производительности.

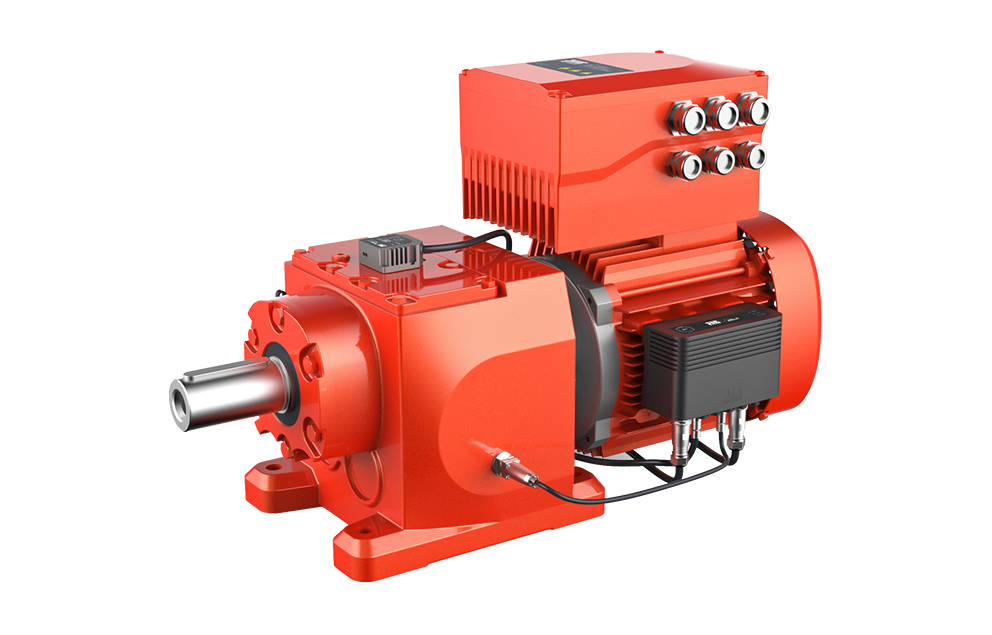

На мощности 7 квт использование частотного преобразователя становится практически стандартом в современных установках.
Преимущества:
Плавный пуск и останов без ударных нагрузок по редуктору, муфтам и механике.
Возможность плавного регулирования скорости в широком диапазоне без смены передаточного числа.
Снижение пусковых токов и нагрузок на электросеть.
Дополнительные функции защиты и диагностики.
Особенности для мотор редуктор 7 квт:
важно правильно настроить время разгона и торможения, исходя из инерции механизма;
при длительной работе на низких частотах необходим контроль температуры двигателя и, при необходимости, усиленное охлаждение;
желательно заранее согласовать параметры двигателя и частотника с рекомендациями производителя мотор‑редуктора.
Грамотно спроектированная связка «мотор редуктор 7 квт + частотник» сильно увеличивает ресурс и даёт гибкость по режимам.
Ошибки в этом диапазоне мощности обходятся дорого и по ремонту, и по простоям.
Наиболее частые:
Подбор по мощности, а не по моменту
«7 кВт должно хватить» без расчёта момента и скорости. В результате редуктор перегружается, а двигатель постоянно работает в тяжёлом тепловом режиме.
Недостаточный сервис‑фактор
Игнорирование частых пусков, ударных нагрузок, запылённости, высокой температуры. Привод выходит на предельные режимы чаще, чем задумывалось.
Неверный тип редуктора
Червячный редуктор в круглосуточном тяжёлом режиме там, где выгоднее цилиндрический или планетарный; или, наоборот, планетарный там, где достаточно цилиндрического.
Ошибки по габаритам и монтажу
Мотор редуктор 7 квт может не совпасть по высоте центра вала, «лягушкам» лап, фланцам, длинам валов, что требует переделок металлоконструкций.
Некорректные настройки частотника
Слишком резкие разгоны/торможения, частые пуски без учёта тепловой нагрузки, работа в диапазонах частот, не рекомендованных для данного двигателя.
Предотвратить эти ошибки проще на стадии подбора, чем устранять последствия на работающей линии.
| Этап | Что уточнить |
|---|---|
| Механизм | Тип, длина, масса, характер нагрузки |
| Скорость | Требуемые обороты выходного вала |
| Момент | Расчётный момент с учётом запаса |
| Тип редуктора | Соосный, угловой, плоский, планетарный |
| Условия среды | Пыль, влага, температура, агрессивность |
| Режим работы | Время работы, пуски/остановы, реверсы |
| Монтаж и габариты | Лапы, фланец, на валу, высота центра вала |
| Регулирование | Нужен ли частотник и какой диапазон частот |
Ответы на эти вопросы дают чёткое техзадание на мотор редуктор 7 квт.
JIE Drive производит модульные мотор‑редукторы, в которых мощность до 7–7,5 кВт входит в рабочий диапазон сразу нескольких серий. Для мощности 7 квт особенно интересны:
JRTR — цилиндрические соосные мотор‑редукторы (диапазон мощностей от 0,12 до 250 кВт, широкий выбор передаточных чисел и моментов);
JRTF — плоские мотор‑редукторы с параллельными валами для подконвейерных задач;
JRTK — коническо‑цилиндрические угловые мотор‑редукторы для тяжёлых транспортеров и подъёмных механизмов;
червячные и червячно‑цилиндрические решения для задач с угловой компоновкой и самоторможением.
Особенности мотор редуктор 7 квт от JIE Drive:
поддержка мощностей до 7 кВт во множестве типоразмеров и типов передач;
широкие диапазоны передаточных чисел, позволяющие реализовать и среднеоборотные, и низкооборотные тяжёлые приводы;
модульность: выбор валов, фланцев, тормозов, энкодеров и специальных двигателей (включая взрывозащищённые и высокоэнергоэффективные исполнения);
ориентированность на работу с частотными преобразователями.
Это делает мотор редуктор 7 квт JIE Drive удобным для типовых проектов и для модернизации существующих линий.
При сравнении с другими брендами решения JIE Drive часто оказываются практичнее и экономичнее.
Основные преимущества:
Взаимозаменяемость по габаритам
Серии JIE Drive спроектированы с учётом присоединительных стандартов распространённых европейских брендов. Это упрощает замену мотор‑редукторов на JIE без серьёзной переделки металлоконструкций.
Модульная конструкция
В рамках одной серии можно собрать разные конфигурации под конкретный механизм, используя общие узлы. Это снижает номенклатуру складских запасных частей.
Широкий диапазон моментов и передаточных чисел
Для мощности 7 квт есть выбор по типоразмерам и i, что позволяет точнее «попасть» в требуемые скорость и момент без компромиссных решений.
Подготовка к частотному управлению
Двигатели JIE Drive рассчитаны на работу в широком диапазоне частот, что критично для тяжёлых регулируемых приводов.
Соотношение цена/ресурс
На практике мотор редуктор 7 квт от JIE Drive часто выигрывает по стоимости при сопоставимом ресурсе и удобстве обслуживания по сравнению с более «раскрученными» брендами.
Для предприятия это означает снижение капитальных и эксплуатационных затрат без потери надёжности.
| Задача | Серия JIE Drive (пример) | Особенности решения |
|---|---|---|
| Длинный ленточный конвейер | JRTR 7 кВт, соосный | Лаповый монтаж, высокое КПД, частотник |
| Наклонный тяжёлый транспортер | JRTK 7 кВт, угловой | Коническо‑цилиндрическая передача, тормоз |
| Подконвейерный шнек | JRTF 7 кВт | Низкий корпус, параллельные валы |
| Тяжёлая мешалка | JRTR 7 кВт | Фланцевый монтаж, усиленный выходной вал |
| Шнековый дозатор с самоторможением | Червячное решение JIE | Полый вал, монтаж на валу, угловая компоновка |
Эти примеры показывают, как один бренд закрывает широкий спектр задач на мощности 7 кВт.
Чтобы мотор редуктор 7 квт от JIE Drive максимально реализовал свой ресурс, стоит придерживаться нескольких практичных рекомендаций:
При ретрофите (замене старых приводов) сначала детально замерьте габариты и присоединительные размеры старого узла, а затем подбирайте ближайший вариант JIE Drive — это обычно позволяет ограничиться минимальными доработками.
Для конвейеров, шнеков и мешалок сразу закладывайте частотное управление: на 7 кВт это уже не просто «опция», а инструмент снижения ударных нагрузок и продления ресурса.
В тяжёлых режимах обязательно учитывайте сервис‑фактор и выбирайте серию и типоразмер с запасом по моменту, даже если «на бумаге» хватает меньшего варианта.
Соблюдайте регламент по смазке: контролируйте уровень и состояние масла, особенно на круглосуточных линиях и в запылённых или горячих цехах.
Старайтесь унифицировать парк мотор‑редукторов: использовать несколько серий JIE Drive так, чтобы мотор редуктор 7 квт и соседние мощности имели одинаковые присоединительные стандарты — это упрощает сервис, закупки и склад.
При таком подходе мотор редуктор 7 квт от JIE Drive становится надёжным «рабочим конём» на тяжёлых участках, а не источником непредсказуемых отказов и простоя оборудования
