Мотор редуктор bf — это, как правило, плоский мотор‑редуктор с параллельными валами, рассчитанный на установку непосредственно на вал механизма через полый выходной вал. Такое исполнение широко применяют на конвейерах, шнеках и транспортёрах, где важны компактность по высоте, высокий КПД и удобство монтажа.
Под мотор редуктор BF обычно понимают плоский мотор‑редуктор с параллельными валами, который монтируется прямо на приводной вал механизма с помощью полого вала и реактивного рычага. Формат BF закреплён у ряда известных производителей, поэтому обозначение часто используется как класс конструкции, а не только как название конкретной серии.
Характерные особенности мотор редуктор bf:
параллельные входной и выходной валы, корпус «сплющен» по высоте;
чаще всего полый выходной вал с установкой на вал барабана или шнека;
возможность подвесного монтажа через реактивный рычаг без отдельной рамы;
широкий диапазон передаточных чисел и моментов в одном типоразмерном ряду.
Это делает мотор редуктор bf удобным для приводов, где приводной барабан или вал уже является несущей частью конструкции.
Мотор редуктор bf создан для задач, где классические соосные или лаповые редукторы менее удобны по компоновке.
Типичные области применения:
Ленточные конвейеры
Приводной барабан с посадочной цапфой, на которую мотор редуктор bf устанавливается полым валом.
Роликовые и цепные транспортеры
Приводные валы, где важно минимизировать занимаемое место и упростить раму.
Шнековые транспортеры
Вал шнека напрямую входит в полый вал мотор‑редуктора, без промежуточных муфт и подшипниковых опор.
Скребковые и пластинчатые конвейеры
Там, где привод располагается сбоку и должен быть максимально компактным по высоте.
Погрузочно‑разгрузочные системы
Питатели, наклонные транспортеры, загрузочные линии, где важна простота монтажа и обслуживания.
В этих задачах мотор редуктор bf позволяет сократить металлоёмкость, избежать сложных рам и муфт, а также снизить трудозатраты на монтаж.
Мотор редуктор bf построен на основе цилиндрической (чаще косозубой) зубчатой передачи с параллельными валами, объединённой с электродвигателем.
Ключевые конструктивные элементы:
Корпус плоской формы
Параллельные валы и прямоугольный, «низкий» корпус позволяют размещать привод под или рядом с конвейерной линией.
Полый выходной вал
Варианты под шпонку, шлицы, сжимную втулку, иногда с усечённым конусом. Часто дополняется реактивным рычагом для снятия момента.
Варианты выходного фланца
Для установки на вал барабана, для крепления к раме, варианты с переходными фланцами.
Входной модуль
Как правило, стандартный трехфазный асинхронный двигатель (может быть с тормозом и/или энкодером), либо интерфейс IEC для установки двигателей разных типов.
Опции
Реактивный рычаг, дополнительные опоры, расширенный набор уплотнений, повышенный класс защиты IP.
В результате мотор редуктор bf остаётся универсальной платформой, которую можно адаптировать под разные механизмы без кардинальной переработки конструкции.
Понимание, где мотор редуктор bf действительно уместен, проще через сравнение с альтернативами.
| Тип мотор‑редуктора | Компоновка и монтаж | Когда лучше подходит BF |
|---|---|---|
| Соосный (R‑тип) | Лаповый/фланцевый, отдельная рама | Когда нужно сэкономить высоту и раму |
| Червячный (угловой) | Угловая передача, часто на лапах | Когда не нужен угол, но важна высота |
| Коническо‑цилиндрический | Угловой, высокий момент | BF лучше, если оси должны быть параллельны |
| Планетарный | Компактный, но обычно фланцевый монтаж | BF проще и дешевле для конвейеров |
Именно для валовых конвейерных приводов и шнеков мотор редуктор bf считается «классическим» решением.
При подборе мотор редуктор bf важно учитывать не только мощность двигателя и передаточное число, но и «валовую» специфику.
Главные параметры:
Мощность двигателя
Подбирается по моменту и скорости, исходя из реальной нагрузки и режима.
Передаточное число
Определяет выходную скорость барабана или шнека.
Выходной момент
Должен перекрывать расчётный момент с учётом сервис‑фактора.
Диаметр и тип выходного (полого) вала
Должны совпадать с валом барабана/шнека или быть совместимыми через втулку.
Тип реактивного рычага и крепления
Важно, как момент вывода будет передаваться на раму.
Монтажные позиции
Возможность установки в нужном положении без ухудшения смазки.
Без этих уточнений подобрать корректный мотор редуктор bf под реальный механизм крайне сложно.
Плоские валовые мотор‑редукторы имеют свои «типовые» ошибки эксплуатации.
Частые проблемы:
Неправильное сопряжение полого вала и вала механизма
Несоответствие посадок, отсутствие нормального зажима, неправильное применение сжимных втулок.
Неправильно установлен реактивный рычаг
Неверный угол, слабое крепление, работа рычага «на изгиб» вместо «на растяжение/сжатие».
Игнорирование монтажной позиции при выборе смазки
Работа не в той позиции, что указана в паспорте, без адаптации уровня масла и смазочной системы.
Недооценка ударных нагрузок
Для шнеков и наклонных конвейеров — недостаточный сервис‑фактор по моменту.
Отсутствие проверки соосности
Перекос вала шнека или барабана относительно полого вала мотор‑редуктора.
Из‑за этих ошибок мотор редуктор bf может выйти из строя раньше срока, даже если по каталогу он подобран правильно.

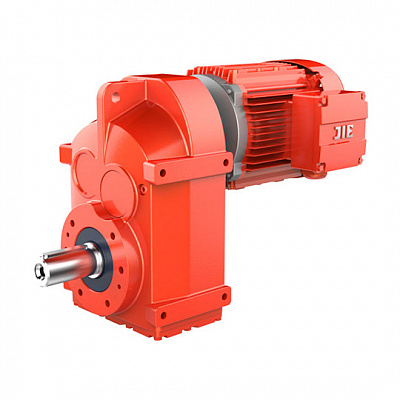

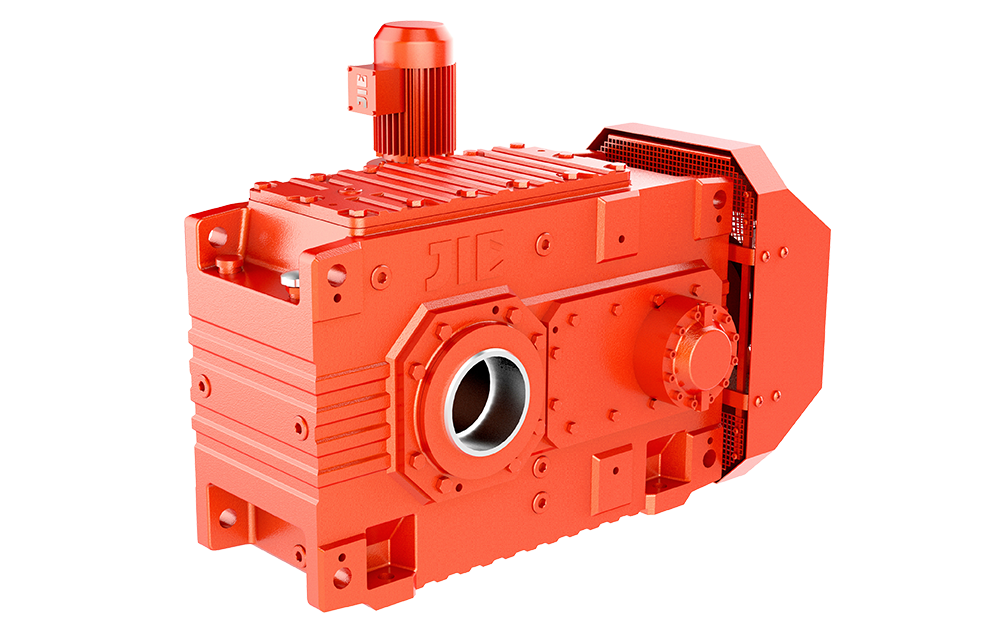

У JIE Drive прямым функциональным аналогом класса «мотор редуктор bf» является серия параллельно‑вальных мотор‑редукторов JRTF (Parallel‑Shaft Gearmotor). Это плоские мотор‑редукторы с параллельными валами, рассчитанные на момент до десятков тысяч Н·м и мощность до 250 кВт.
Характеристики JRTF, которые важны в контексте мотор редуктор bf:
Размеры: ориентировочный диапазон типоразмеров от малых до крупных (например, 29–169 по внутренней классификации).
Передаточные числа: широкий диапазон (порядка 3–280), что позволяет закрывать большинство конвейерных и шнековых задач.
Входная мощность: от малых значений до десятков и сотен киловатт, включая распространённые мощности 1,1; 2,2; 4; 5,5; 7,5; 11 кВт и выше.
Выходной момент: от десятков до десятков тысяч Н·м — в зависимости от размера и передаточного числа.
По сути, JRTF — это серия, которая полностью закрывает сегмент «мотор редуктор bf» с точки зрения геометрии, моментов и сценариев применения.
Если стоит задача заменить существующий мотор редуктор bf или заложить новые привода в таком формате, решения JIE Drive дают ряд практических преимуществ.
Плюсы JIE Drive (JRTF и родственные серии):
Взаимозаменяемость
Серия параллельных валов JIE разрабатывается так, чтобы быть максимально совместимой с габаритами и посадочными размерами распространённых BF‑серий других брендов (полые валы, фланцы, реактивные рычаги).
Модульность
Для одного типоразмера доступен широкий набор выходных валов (полый, сплошной, под сжимную втулку), входных фланцев (IEC, под собственные двигатели), типов монтажа. Это упрощает адаптацию к существующей механике.
Высокий ресурс и качество
Точные зубчатые колёса, выдержанные допуски, качественные подшипники и уплотнения дают стабильную работу даже в тяжёлых режимах.
Готовность к работе с частотными приводами
Стандартные двигатели JIE поддерживают работу под частотным управлением, что важно для конвейеров и шнеков с переменной производительностью.
Экономическая эффективность
При сопоставимых характеристиках мотор редуктор от JIE Drive обычно обходится дешевле европейских BF‑серий при сопоставимом ресурсе.
Таким образом, JRTF и другие серии JIE выступают как полноценная замена мотор редуктор bf в большинстве промышленных задач.
| Критерий | Классический мотор редуктор BF | Мотор редуктор JIE Drive (JRTF) |
|---|---|---|
| Тип передачи | Цилиндрическая, параллельные валы | Цилиндрическая, параллельные валы |
| Монтаж | На валу с реактивным рычагом, лапы/фланец | На валу, лапы, фланец, комбинации |
| Выходной вал | Полый, возможен сплошной | Полый, сплошной, под сжимную втулку |
| Диапазон мощностей | Зависит от бренда | От малых до 250 кВт |
| Диапазон передаточных чисел | Широкий | Сопоставимый или более широкий |
| Взаимозаменяемость | Внутри линейки | Совместим с большинством распространённых BF‑типоразмеров |
По сути, JIE JRTF можно воспринимать как BF‑класс следующего поколения, с учётом модульности и унификации.
На практике часто стоит задача замены изношенных или дорогих в обслуживании BF‑приводов.
Рекомендуемый порядок:
Зафиксировать параметры существующего BF‑привода
Мощность, скорость, передаточное число, габариты, размер и тип полого вала, тип реактивного рычага, монтажная позиция.
Снять реальные режимы работы
Частота пусков, наличие реверсов, характер нагрузки (ударная/плавная), температура, запылённость.
Подобрать аналог в линейке JIE (JRTF или другая подходящая серия)
Подобрать мотор редуктор с теми же или лучшими характеристиками по моменту и скорости, при максимально близких посадочных размерах.
Проверить установочные размеры
Диаметр и длина полого вала, отверстия под реактивный рычаг, возможные точечные изменения в конструкции опор.
Сразу заложить частотное управление (если его не было)
Это уменьшит ударные нагрузки при пусках и продлит ресурс нового мотор‑редуктора.
Так можно плавно перейти с классического мотор редуктор bf на мотор редуктор от JIE Drive, улучшив ресурс и снизив стоимость владения.
Чтобы мотор редуктор bf или его аналог от JIE Drive отработал ресурс без проблем, полезно учитывать несколько практических моментов:
Всегда проверяйте посадку полого вала на вал механизма, используйте рекомендованные втулки и моменты затяжки.
Реактивный рычаг должен работать на растяжение/сжатие, а не на изгиб; его крепление к раме должно быть жёстким и рассчитанным на полный момент.
При выборе монтажной позиции учитывайте рекомендации по уровню масла и допустимым положениям корпуса.
Для частотного управления задавайте плавные разгоны и торможения с учётом инерции барабана/шнека.
Регулярно контролируйте состояние уплотнений и уровень масла — для валовых приводов утечка масла и попадание загрязнений особенно критичны.
При переходе с BF на JIE Drive учитывайте возможность унифицировать несколько приводов (разные конвейеры, шнеки) на одной серии и типовом ряде.
При таком подходе мотор редуктор bf в исполнении JIE Drive превращается в надёжный и предсказуемый узел, а не в слабое место линии, обеспечивая стабильную работу конвейерных и шнековых систем с минимальными простоями и затратами на сервис.
