Мотор редуктор R77: соосный промышленный привод

Мотор редуктор r77 — это цилиндрический соосный мотор‑редуктор типоразмера 77, рассчитанный на работу в составе промышленного электропривода с широким диапазоном мощностей и передаточных чисел. Чаще всего под обозначением мотор редуктор r77 имеют в виду многоступенчатый мотор‑редуктор серии R77, который используется как универсальное решение для конвейеров, мешалок, шнеков и общего машиностроения.

Что такое мотор редуктор r77

Мотор редуктор r77 относится к семейству цилиндрических соосных мотор‑редукторов, в которых двигатель и редуктор расположены на одной оси и смонтированы в общем узле. Типоразмер 77 характеризуется определённым габаритом корпуса, диапазоном выходного момента и возможных мощностей, что делает его удобным «средним» размером для широкого спектра задач.

Ключевые особенности мотор редуктор r77:

• соосная компоновка двигателя и выходного вала;

• многоступенчатая цилиндрическая (чаще косозубая) передача;

• мощностной диапазон в типичных исполнениях от долей киловатта до порядка 11 кВт, с выходным моментом до нескольких сотен Н·м;

• варианты исполнения: лаповый (R77) и фланцевый (RF77), а также исполнения под комбинированные редукторы.

Благодаря этому мотор редуктор r77 часто используют как «рабочую лошадку» на средних по нагрузке механизмах.

Области применения мотор редуктор r77

Мотор редуктор r77 предназначен для широкого круга промышленных задач, где требуется надёжный соосный привод с умеренными габаритами.

Типичные области применения:

• ленточные и роликовые конвейеры средней длины и нагрузки;

• шнековые транспортеры с гранулированными и сыпучими материалами;

• мешалки и смесители с умеренной вязкостью среды;

• дозаторы, питатели, упаковочные и сортировочные линии;

• приводы барабанов, вращающихся столов и других механизмов общего машиностроения.

Благодаря модульности и доступности разных мощностей мотор редуктор r77 можно адаптировать как под постоянный режим, так и под периодический с пусками и остановами.

Конструктивные особенности мотор редуктор r77

Конструкция мотор редуктор r77 сочетает компактность и высокую надёжность.

Основные элементы:

• Цилиндрическая зубчатая передача
  Многоступенчатая, с закалёнными и точно обработанными зубьями, обеспечивающая высокий КПД и ресурс при непрерывной работе.

• Соосный выходной вал
  Сплошной вал под шпонку как стандарт, возможны варианты под разные стандартные посадки.

• Корпус типоразмера 77
  Унифицированные присоединительные размеры (лаповый и фланцевый монтаж), совместимость с другими типоразмерами серии R по общей концепции.

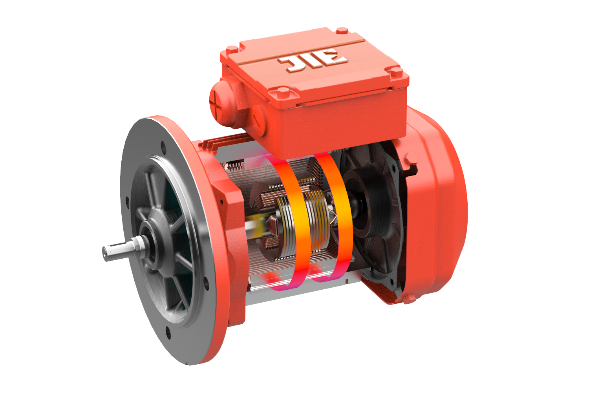

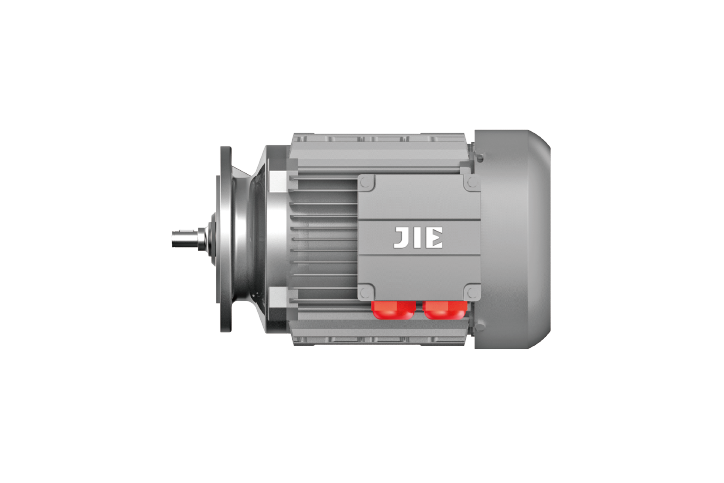

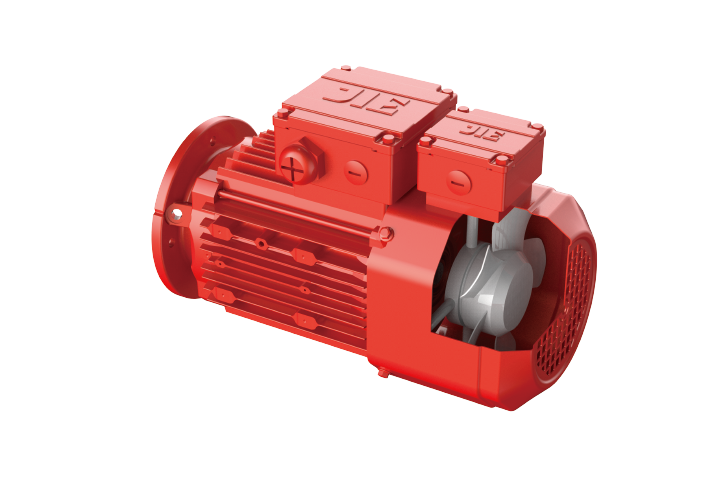

• Входной модуль
  Электродвигатель стандартного исполнения (IEC), возможны тормозные, энергоэффективные, многоскоростные и двигатели, рассчитанные на работу с частотником.

Такая конструкция обеспечивает удобство эксплуатации и простоту интеграции мотор редуктор r77 в существующие линии.

Основные технические параметры мотор редуктор r77

Типичные диапазоны параметров для мотор редуктор r77 выглядят так:

• Мощность двигателя: примерно от 0,18 до 11 кВт в рамках типоразмера 77.

• Передаточные числа: от низких (около 5) до высоких (порядка 200), что позволяет реализовывать разные выходные скорости.

• Выходной момент: до нескольких сотен Н·м, в зависимости от передаточного числа и конкретной конфигурации.

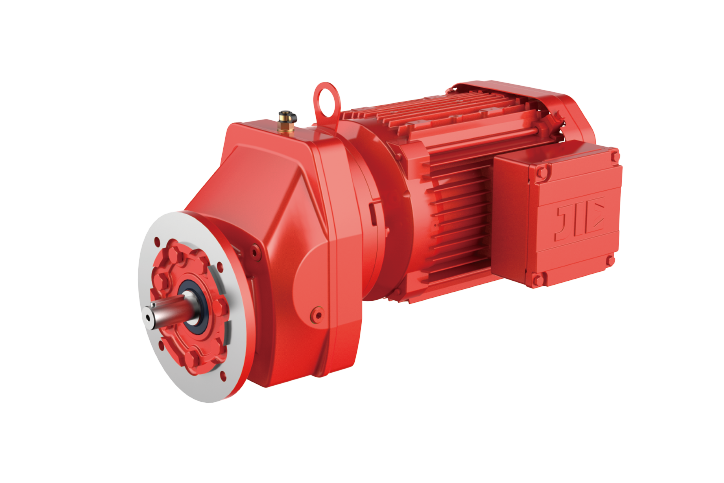

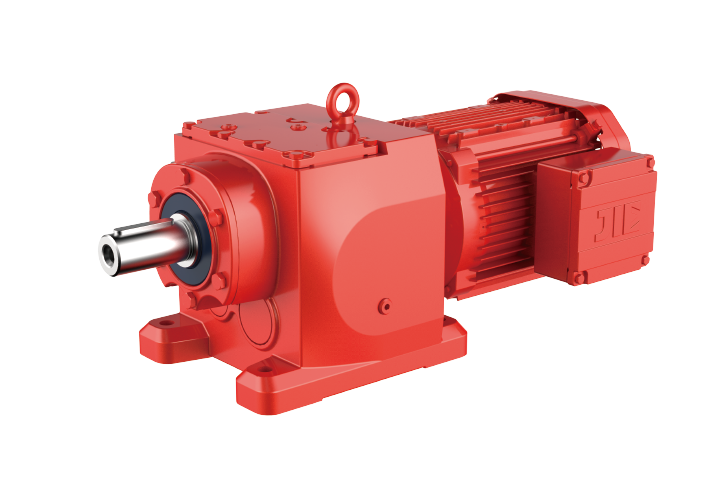

• Монтажные исполнения: лаповый R77, фланцевый RF77, а также комбинированные варианты для очень низких скоростей.

Конкретные значения зависят от производителя, но общая логика по диапазонам сохраняется.

Таблица: типичные параметры и варианты мотор редуктор r77

Параметр	Типичные значения для r77
Диапазон мощности	0,18–11 кВт
Диапазон передаточных чисел	ориентировочно 5–200
Максимальный момент	до нескольких сотен Н·м
Монтаж	Лаповый (R77), фланцевый (RF77)
Тип передачи	Многоступенчатая цилиндрическая
Конфигурации	Соосный мотор‑редуктор, комбинированные ступени

Эти характеристики делают мотор редуктор r77 удобным стандартом для проектировщиков.

Преимущества и ограничения мотор редуктор r77

Мотор редуктор r77 имеет ряд преимуществ, но важно учитывать и ограничения конкретного типоразмера.

Преимущества:

• универсальность применения: конвейеры, шнеки, мешалки, общее машиностроение;

• проверенная конструкция и распространённость на рынке;

• высокий КПД за счёт цилиндрической передачи с качественной обработкой зубьев.

Ограничения:

• диапазон моментов и мощностей ограничен рамками конкретного типоразмера;

• соосная схема не всегда удобна там, где нужна угловая компоновка или полый вал на барабан;

• при некорректном подборе по моменту возможна работа на пределе допустимых нагрузок, что снижает ресурс.

Поэтому в серьёзных проектах мотор редуктор r77 имеет смысл сравнивать с альтернативными сериями, в том числе с JRTR от JIE Drive.

Как правильно подобрать мотор редуктор r77 под задачу

Для корректного выбора мотор редуктор r77 важно начинать с требований механизма, а не с «привычного» типоразмера.

Практический алгоритм:

• Определить тип механизма
  Конвейер, шнек, мешалка, дозатор, барабан, поворотный стол, подъёмный узел.

• Задать требуемую скорость выходного вала
  Исходя из скорости ленты, подачи шнека, оборотов мешалки или барабана.

• Рассчитать крутящий момент
  Учесть массу, трение, угол наклона, свойства материала, пусковые условия.

• Проверить, укладывается ли механизм в диапазон моментов и мощностей r77
  Если требуемый момент и мощность попадают в диапазон типоразмера 77, можно рассматривать мотор редуктор r77; если нет — перейти на другой размер или тип редуктора.

• Выбрать передаточное число
  Чтобы получить целевую скорость с учётом частоты и полюсности двигателя.

• Проверить монтаж и габариты
  Лаповый или фланцевый монтаж, размеры вала, высота оси, наличие места для установки и обслуживания.

Так мотор редуктор r77 становится осознанным решением, а не просто «стандартной позицией».

Типичные ошибки при применении мотор редуктор r77

На практике часто встречаются одинаковые ошибки при работе с мотор редуктор r77.

Основные ошибки:

• Подбор «по аналогии»
  Установка мотор редуктор r77 только потому, что «у соседней линии стоит такой же», без расчёта момента и скорости.

• Игнорирование сервис‑фактора
  Работа при частых пусках, реверсах и ударных нагрузках без запаса по моменту приводит к ускоренному износу.

• Неправильное исполнение по монтажу
  Выбор лапового исполнения там, где конструкция фактически требует фланцевого, или наоборот.

• Недооценка требований к частотному управлению
  Использование частотника без проверки допустимого диапазона скоростей и без настройки разгона и торможения под инерцию механизма.

Избежать этих проблем помогает тщательный анализ режима и сравнение нескольких серий, включая JRTR от JIE Drive.

Серия JRTR от JIE Drive: соосный аналог и развитие концепции r77

Серия JRTR от JIE Drive — это модульные цилиндрические соосные мотор‑редукторы, рассчитанные на широкий диапазон мощностей и передаточных чисел. По сути, JRTR закрывает весь класс задач, для которых традиционно применяют мотор редуктор r77 и другие типоразмеры серии R, и дополнительно покрывает более тяжёлые режимы.

Ключевые характеристики JRTR:

• ряд типоразмеров, перекрывающий области от малых до крупных нагрузок;

• широкий диапазон передаточных чисел, позволяющий получать и скоростные, и низкооборотные режимы без дополнительных ступеней;

• мощности от малых значений до сотен киловатт в рамках одной серии;

• выходные моменты от единиц до десятков тысяч Н·м, в зависимости от размера и конфигурации.

Таким образом, серия JRTR охватывает и сегмент, эквивалентный мотор редуктор r77, и значительно более тяжёлые приложения.

Почему мотор редуктор серии JRTR от JIE Drive выгоднее классического r77

При сравнении функционального сегмента «мотор редуктор r77» и ближайших по размерам JRTR видно несколько практических преимуществ решений JIE Drive.

Преимущества JRTR:

• Более широкий диапазон мощностей и моментов
  В одной серии доступны мощности, сопоставимые с r77, и значительно более высокие, что облегчает расширение или модернизацию линии.

• Богатый ряд передаточных чисел
  Позволяет точнее «попасть» в требуемую скорость, часто без использования дополнительных редукторных ступеней.

• Модульность
  Единая платформа для разных типоразмеров и опций: фланцы, типы валов, тормозные двигатели, энкодеры, специальные исполнения. Это упрощает унификацию и сокращает номенклатуру запасных частей.

• Ориентация на частотное управление
  Двигатели и редукторы JRTR изначально рассчитаны на работу с частотными преобразователями, что важно для конвейеров, шнеков и мешалок с переменной производительностью.

• Экономика владения
  При сопоставимых параметрах мотор редуктор JRTR обычно имеет более выгодное соотношение цена/ресурс по сравнению с традиционными европейскими решениями r‑серии.

В результате мотор редуктор серии JRTR выступает как современный и более гибкий аналог классического мотор редуктор r77.

Таблица: сопоставление мотор редуктор r77 и JRTR от JIE Drive

Параметр	Мотор редуктор r77	Мотор редуктор JRTR (JIE Drive)
Тип передачи	Цилиндрическая, соосная	Цилиндрическая, соосная
Типоразмер	77	Линейка типоразмеров от малых до крупных
Диапазон мощностей	Около 0,18–11 кВт	От малых до сотен киловатт
Диапазон передаточных чисел	Ориентировочно 5–200	Примерно 3–290 и выше в отдельных исполнениях
Диапазон моментов	До нескольких сотен Н·м	От единиц до десятков тысяч Н·м
Монтаж	Лаповый, фланцевый, комбинированный	Лаповый, фланцевый, совместимость с IEC
Работа с частотником	Возможна, зависит от двигателя	Заложена изначально в концепцию серии

По совокупности характеристик JRTR даёт больше вариантов подбора и унификации для различных механизмов.

Как перейти с мотор редуктор r77 на JRTR от JIE Drive

Во многих проектах стоит задача модернизировать существующие приводы на базе r77 или заложить в новые линии более гибкую и экономичную серию.

Практический порядок перехода:

• Собрать данные по существующему r77
  Мощность, скорость, передаточное число, момент, монтаж (лапа/фланец), размеры валов, режимы работы.

• Подобрать эквивалентный типоразмер в серии JRTR
  Выбрать мотор редуктор JRTR с равным или большим моментом и максимально близкими присоединительными размерами.

• Проверить передаточное число
  При необходимости можно точнее настроить скорость за счёт более широкого ряда передаточных чисел в JRTR.

• Заложить частотное управление
  Вместе с заменой мотор‑редуктора целесообразно предусмотреть частотный преобразователь для плавных пусков и регулировки скорости.

• Спланировать унификацию
  Если на объекте несколько приводов r‑серии, переход на типоразмеры JRTR позволяет унифицировать запасные части и упростить обслуживание.

Так мотор редуктор серии JRTR становится не просто заменой r77, а шагом вперёд по гибкости, ресурсу и экономике.

Практические рекомендации по эксплуатации мотор редуктор r77 и JRTR

Чтобы мотор редуктор r77 или его аналог JRTR от JIE Drive работали надёжно и долго, полезно придерживаться нескольких практических правил.

Рекомендации:

• Всегда рассчитывайте момент и режим работы, а не подбирайте типоразмер «по привычке».

• Для конвейеров и шнеков сразу планируйте работу с частотным преобразователем — это снижает ударные нагрузки и продлевает срок службы редуктора.

• Следите за уровнем и состоянием масла, особенно в круглосуточных режимах и при повышенной температуре окружающей среды.

• При замене r77 на JRTR сверяйте не только мощность и скорость, но и посадочные размеры валов и фланцев, чтобы минимизировать переделки.

• По возможности унифицируйте парк приводов на базе JRTR, чтобы сократить складские запасы и упростить сервис.

При таком подходе мотор редуктор r77 остаётся понятной отправной точкой, а серия JRTR от JIE Drive даёт более современное, надёжное и экономичное решение для тех же и более сложных задач.
