Мотор редуктор 3 квт: параметры, применение и преимущества мотор‑редукторов

Мотор редуктор 3 квт — это промышленный электропривод, в котором двигатель мощностью 3 кВт объединён с редуктором в одном корпусе и выдает на выходе пониженные обороты при существенно повышенном крутящем моменте. Такой мотор редуктор 3 квт используют на конвейерах, шнековых транспортёрах, мешалках, подъёмниках, дозаторах и других механизмах со средней и тяжёлой нагрузкой.

Что такое мотор редуктор 3 квт и где он применяется

Мотор редуктор 3 квт — это готовый к установке узел, в котором:

• электродвигатель 3 кВт (обычно трёхфазный асинхронный) развивает высокую скорость и сравнительно небольшой момент;

• редуктор понижает скорость до нужного уровня и многократно повышает момент;

• вся конструкция выполнена моноблочно или на общей плите, что облегчает монтаж и обслуживание.

Типичные области применения мотор редуктор 3 квт:

• ленточные и роликовые конвейеры средней длины и нагрузки;

• шнековые транспортеры и питатели зерна, гранул, порошков;

• мешалки, смесители, барабанные установки;

• наклонные и вертикальные подъёмники, элеваторы;

• приводы станков, транспортёров, сортировочных и упаковочных линий.

Мощность 3 кВт — это «рабочий середняк» промышленного привода, который закрывает значительную часть задач с непрерывным или близким к непрерывному режимом.

Основные характеристики мотор редуктор 3 квт

Хотя мощность фиксирована, по другим параметрам мотор редуктор 3 квт может сильно отличаться в зависимости от исполнения.

Ключевые параметры:

• Мощность двигателя: 3 кВт, питание чаще всего 380–400 В, 50 Гц.

• Скорость двигателя: обычно около 1500 об/мин (4‑полюсный) или 1000/750 об/мин (6/8 полюсов).

• Передаточное число редуктора: от небольших (для высоких выходных скоростей) до очень больших (для низкооборотных, высокомоментных задач).

• Выходная скорость: от единиц десятков до сотен оборотов в минуту.

• Выходной крутящий момент: в зависимости от редуктора — от примерно 100–150 Н·м до нескольких тысяч Н·м.

• Компоновка: соосная, угловая, плоская (параллельные валы), на лапах, фланцевый, на валу.

За счёт выбора редуктора и передаточного числа один и тот же двигатель 3 кВт может работать как в «быстром» конвейерном приводе, так и в тяжёлом низкооборотном мешальном узле.

Виды мотор редуктор 3 квт по типу редуктора

Для мощности 3 кВт доступны практически все основные типы редукторов.

Основные варианты:

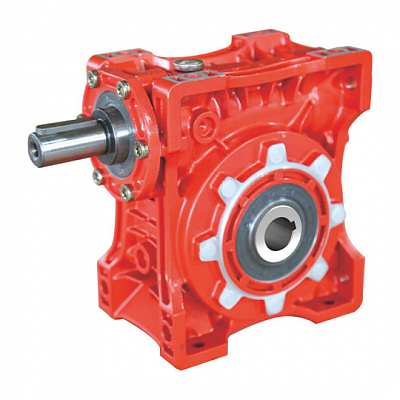

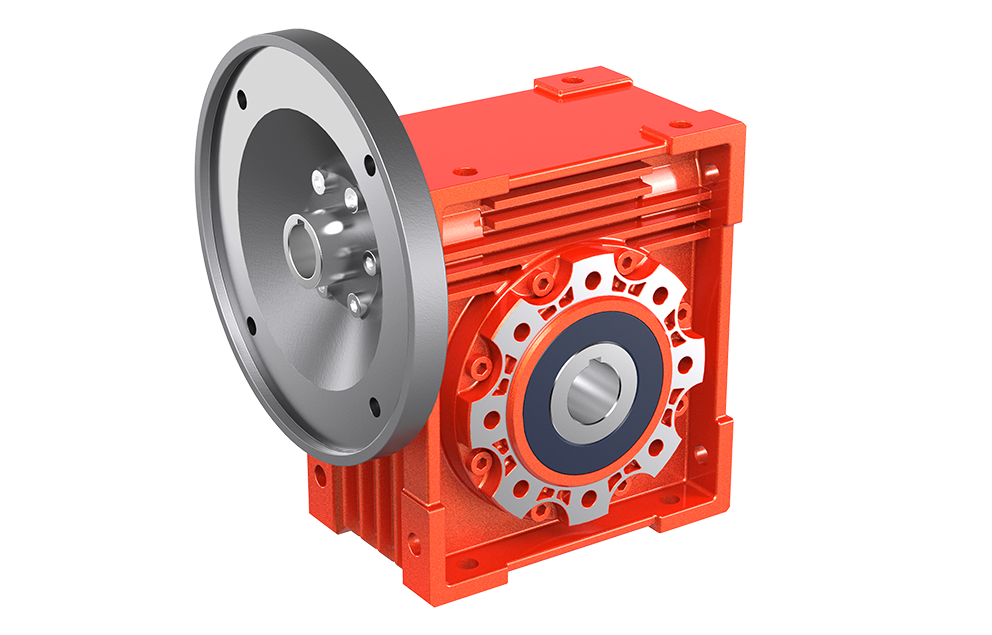

• Червячный мотор редуктор 3 квт
  Угловая компоновка, компактность, возможность самоторможения. Используется в наклонных конвейерах, шнеках, подъёмниках, где важен момент и простота.

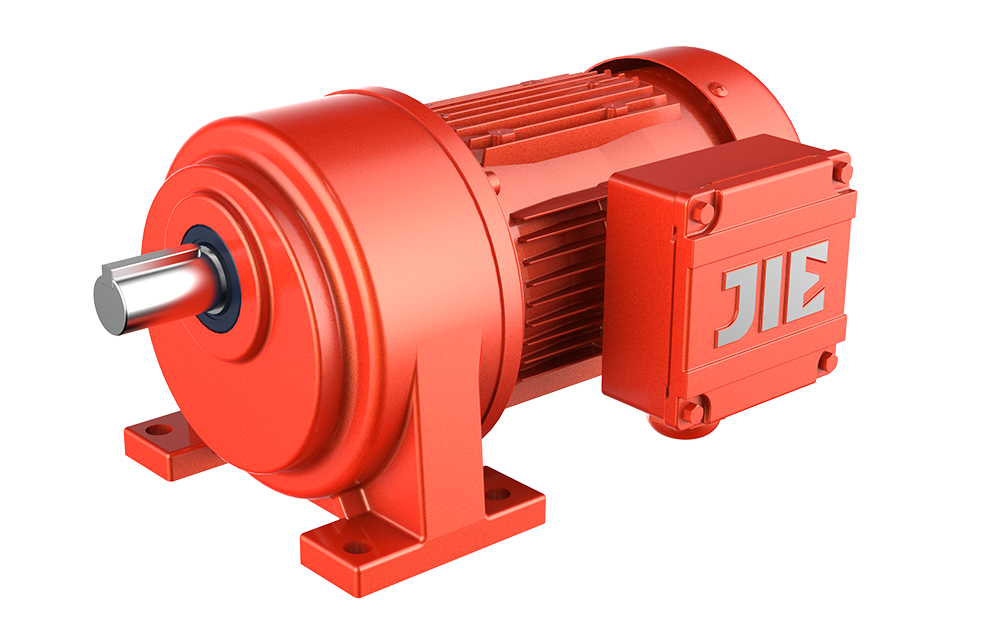

• Цилиндрический соосный мотор редуктор 3 квт
  Высокий КПД, малый шум, универсальное решение для конвейеров, смесителей, приводов станков.

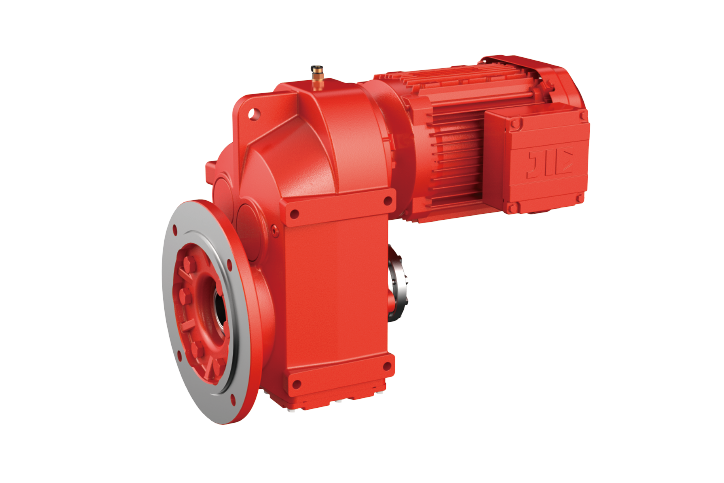

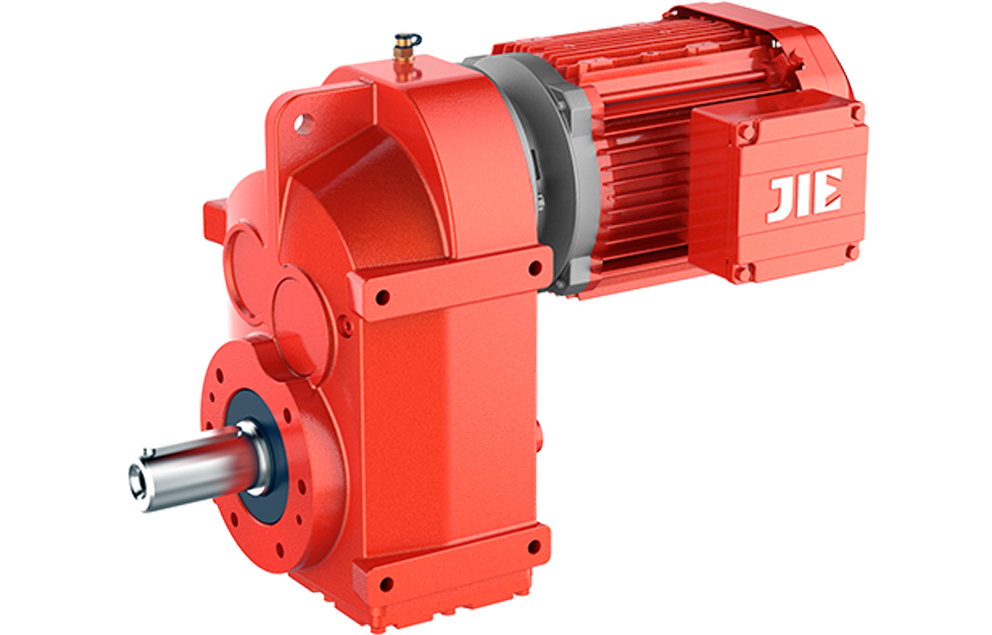

• Плоский (с параллельными валами) 3 кВт
  Низкий по высоте корпус, удобен в подконвейерных приводах и там, где привод нужно «утопить» под линией.

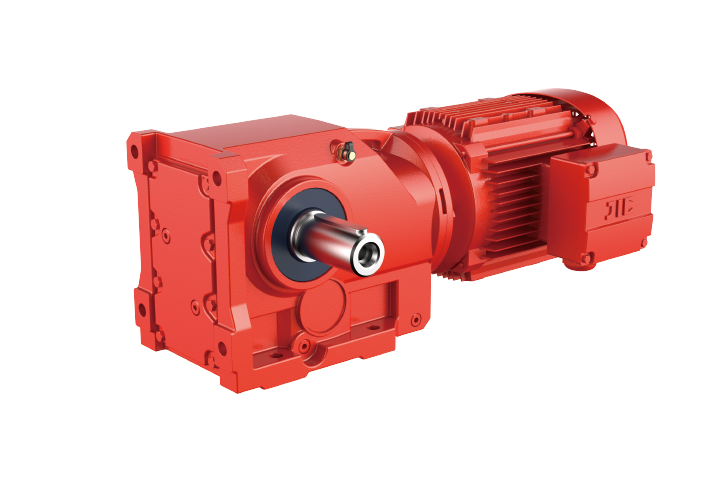

• Коническо‑цилиндрический 3 кВт
  Угловой привод с высоким КПД и ресурсом, востребован в тяжёлых транспортёрах, наклонных подъёмниках и крановых механизмах.

• Планетарный мотор редуктор 3 квт
  Применяется там, где нужно получить очень большой момент в компактном корпусе, например в тяжёлых мешалках и прессах.

Выбор типа — это баланс между КПД, стоимостью, габаритами, требуемым моментом и компоновкой механизма.

Таблица: тип мотор редуктор 3 квт и типовые задачи

Тип мотор редуктор 3 квт	Компоновка	Характер задач
Червячный	Угловая	Шнеки, наклонные конвейеры, подъёмники
Цилиндрический соосный	Соосный	Ленты, роликовые конвейеры, мешалки
Плоский (параллельные валы)	Низкий по высоте	Подконвейерные приводы, шнеки
Коническо‑цилиндрический	Угловая	Тяжёлые транспортеры, крановые механизмы
Планетарный	Компактный высокомоментный	Тяжёлые мешалки, приводы с высоким моментом

Эта структура помогает быстро сузить круг подходящих решений по мотор редуктор 3 квт.

Как рассчитать и подобрать мотор редуктор 3 квт под задачу

Подбор мотор редуктора всегда начинается с требований механизма, а не с мощности.

Практический алгоритм:

1. Определить тип механизма и режим работы
   Конвейер, шнек, мешалка, подъёмник; длительность работы, число пусков, наличие реверсов.

2. Определить требуемую скорость на выходном валу
   По скорости ленты, подаче шнека, нужным оборотам мешалки или барабана.

3. Рассчитать необходимый крутящий момент
   С учётом массы груза, трения, угла наклона, характеристик продукта и запаса по режиму.

4. Убедиться, что мощности 3 кВт достаточно
   Если расчётный момент можно обеспечить при этой мощности с допустимым передаточным числом — двигателю 3 кВт «по силам» задача.

5. Выбрать тип редуктора и передаточное число
   По КПД, компоновке и конструктивным ограничениям.

6. Подобрать типоразмер по моменту и сервис‑фактору
   Взять мотор редуктор 3 квт с запасом по моменту под конкретный режим нагрузки.

7. Проверить габариты и монтаж
   Высота центра вала, размеры лап и фланцев, диаметр и длина валов, возможные монтажные позиции.

Такой подход гарантирует, что мотор редуктор 3 квт будет работать в расчётном режиме, а не «на пределе».

Мотор редуктор 3 квт и частотное управление

Часто мотор редуктор 3 квт используется вместе с частотным преобразователем. Это даёт:

• плавный пуск и останов, без ударных нагрузок на редуктор и механизм;

• возможность изменять скорость вращения в широком диапазоне без изменения механики;

• поддержание стабильной скорости или момента при изменении нагрузки;

• снижение энергопотребления, особенно на частичных нагрузках.

Для мощностей 3 кВт частотники доступны в компактных корпусах, и их легко интегрировать в шкаф управления. Важно только соблюдать рекомендуемые производителем диапазоны частоты и режимы охлаждения двигателя.

Типичные ошибки при выборе мотор редуктор 3 квт

Даже при «типовой» мощности 3 кВт встречаются ошибки, которые приводят к перегреву и преждевременному износу.

Основные ошибки:

• Подбор только по мощности двигателя
  Игнорирование требуемого момента и скорости, выбор «на глаз» по 3 кВт без расчёта нагрузки.

• Недостаточный запас по моменту
  Работа редуктора «впритык» к номиналу, без учёта сервис‑фактора и тяжести режима.

• Неверный тип редуктора
  Например, использование червячного привода там, где нужен высокий КПД и круглосуточная работа; или планетарного там, где достаточно цилиндрического соосного.

• Игнорирование габаритов и монтажа
  Мотор редуктор 3 квт может не встать на существующую раму по высоте центра вала, лапам или фланцам.

• Неправильные настройки частотного привода
  Слишком резкий разгон/торможение, работа на недопустимо низких частотах без оценки теплового режима.

Корректный расчёт и обращение к каталогу производителя позволяют избежать большинства этих проблем.

Таблица: чек‑лист по выбору мотор редуктор 3 квт

Этап	Что нужно уточнить
Тип механизма	Конвейер, шнек, мешалка, подъёмник и т.д.
Скорость на валу	Сколько оборотов в минуту требуется
Нагрузка и момент	Масса, трение, угол, режим работы
Тип редуктора	Червячный, цилиндрический, плоский, планетарный
Мощность 3 кВт	Достаточна ли при расчётном моменте
Условия среды	Пыль, влага, температура, агрессивность
Монтаж и габариты	Лапы/фланец/на валу, высота центра вала
Регулирование скорости	Нужен ли частотник, какой диапазон регулировки

Такой чек‑лист помогает подойти к подбору мотор редуктор 3 квт системно.

Мотор редуктор 3 квт от JIE Drive: ключевые особенности

Производитель JIE Drive предлагает широкий спектр мотор‑редукторов, в которых мощность 3 кВт — одна из самых ходовых. Мотор редуктор 3 квт от JIE Drive доступен в нескольких основных сериях:

• JRTR — цилиндрические соосные мотор‑редукторы;

• JRTF — плоские мотор‑редукторы с параллельными валами;

• JRTK — коническо‑цилиндрические угловые мотор‑редукторы;

• JRST и близкие — червячные и червячно‑цилиндрические решения.

Для мощности 3 кВт в этих сериях предусмотрен широкий диапазон передаточных чисел, моментов и монтажных исполнений, что позволяет использовать один бренд под разные типы механизмов.

Характерные особенности мотор редуктор 3 квт от JIE Drive:

• мощность 3 кВт закрывается сразу несколькими типоразмерами в разных сериях;

• диапазон передаточных чисел позволяет работать и в среднеоборотной зоне (конвейеры), и в низкооборотной (мешалки, подъёмники);

• стандартные и энергоэффективные двигатели, рассчитанные на работу с частотниками;

• модульный подход по валам, фланцам, тормозам и энкодерам.

Это делает мотор редуктор 3 квт JIE Drive гибким инструментом для конструкторов и эксплуатационщиков.

Почему мотор редуктор 3 квт от JIE Drive выгоднее аналогов

Если сравнивать решения разных производителей, у JIE Drive в зоне 3 кВт есть несколько практических преимуществ.

Плюсы JIE Drive:

• Взаимозаменяемость по габаритам
  Серии спроектированы так, чтобы встать на место многих распространённых европейских и азиатских мотор‑редукторов без переделки рамы и валов.

• Модульность
  Один и тот же типоразмер можно получить в лаповом, фланцевом исполнении, с полым или сплошным валом, с разными типами входных фланцев и дополнительных опций.

• Высокий ресурс
  Применение качественных подшипников, тщательно обработанных зубчатых колёс и продуманной смазки обеспечивает устойчивую работу в круглосуточных режимах.

• Готовность к частотному управлению
  Двигатели и редукторы JIE Drive рассчитаны на работу в широком диапазоне частот, что важно для 3 кВт приводов на конвейерах и дозаторах.

• Соотношение цена/качество
  На практике мотор редуктор 3 квт от JIE Drive часто оказывается выгоднее «раскрученных» европейских брендов при сопоставимом ресурсе и удобстве обслуживания.

Благодаря этому JIE Drive разумно рассматривать как базовый стандарт для приводов 3 кВт на предприятии.

Таблица: типичные применения мотор редуктор 3 квт JIE Drive

Задача	Серия JIE Drive (пример)	Особенности конфигурации
Линейный ленточный конвейер	JRTR 3 кВт, соосный	Лаповый монтаж, частотное управление
Подконвейерный шнек	JRTF 3 кВт, параллельные валы	Низкий по высоте корпус, полый вал
Наклонный подъёмник	JRTK 3 кВт, угловой	Коническо‑цилиндрическая передача, тормоз
Шнековый дозатор	JRST 3 кВт, червячный	Полый вал, монтаж на валу, самоторможение
Мешалка среднего объёма	JRTR 3 кВт, соосный	Фланцевый монтаж, усиленный вал

Эти сценарии показывают, как мотор редуктор 3 квт JIE Drive закрывает большинство типичных задач.

Практические рекомендации по работе с мотор редуктор 3 квт JIE Drive

Чтобы мотор редуктор 3 квт от JIE Drive отработал ресурс и дал максимум эффективности, полезно придерживаться нескольких практических правил:

• При замене старых приводов сначала снимайте габариты, присоединительные размеры и параметры режима, а уже потом подбирайте аналог из серий JIE Drive — это минимизирует механические доработки.

• Для конвейеров и дозаторов сразу планируйте работу с частотным преобразователем: 3 кВт — удобная мощность для гибкого управления скоростью и плавных пусков.

• Для тяжёлых и ударных режимов обязательно закладывайте повышенный сервис‑фактор и выбирайте серию с запасом по моменту (например, JRTK или планетарные решения).

• Следите за регламентом смазки: своевременная замена масла и контроль его уровня критичны для ресурса редуктора.

• Используйте штатные возможности по монтажным позициям и исполнению валов/фланцев, чтобы привести разные узлы к максимально унифицированным решениям.

При таком подходе мотор редуктор 3 квт JIE Drive становится не просто подходящей «по каталогу» деталью, а надёжным, стандартизированным элементом приводной системы, который упрощает проектирование, закупку и обслуживание оборудования.
