Электрический мотор редуктор: практическое руководство по выбору и эксплуатации

Мотор редуктор электрический — это единый приводной узел, в котором электрический двигатель конструктивно объединён с редуктором и передаёт на механизм уже сниженные обороты и увеличенный крутящий момент. Такой электрический мотор редуктор стал стандартом для конвейеров, шнеков, мешалок, подъёмных механизмов и большинства автоматизированных линий.

Что такое мотор редуктор электрический

Электрический мотор редуктор представляет собой комбинацию электродвигателя и редуктора в одном корпусе, рассчитанную на работу от сети переменного или постоянного тока. Электродвигатель преобразует электрическую энергию в механическую, а редуктор снижает скорость вращения и увеличивает крутящий момент, передаваемый на выходной вал.

Ключевые особенности:

• Компактный моноблок вместо отдельных мотора и редуктора.

• Жёсткая соосность и минимальное количество соединений.

• Готовность к быстрому монтажу и подключению к сети или частотному преобразователю.

Именно поэтому электрический мотор редуктор сегодня используют как базовый формат промышленного электропривода.

Устройство электрического мотор редуктора

Конструкция типового мотор редуктор электрический включает несколько основных узлов.

Основные элементы:

• Электродвигатель
  Чаще всего это асинхронный двигатель переменного тока (трёхфазный или однофазный), реже — двигатель постоянного тока или серводвигатель.

• Редуктор
  Зубчатый механизм, который снижает скорость и увеличивает момент. Это может быть червячный, цилиндрический, конический, планетарный или комбинированный редуктор.

• Корпус
  Объединяет двигатель и редуктор, обеспечивает жёсткость, теплоотвод и защиту от пыли, влаги и механических воздействий.

• Валы и фланцы
  Входной вал связан с двигателем, выходной соединяется с механизмом через вал или фланец.

• Дополнительные опции
  Тормозной модуль, энкодер, датчики температуры, нестандартные уплотнения, разные исполнения по IP и взрывозащите.

Всё это делает мотор редуктор электрический готовым «под ключ» решением для большинства типовых приводных задач.

Виды электрических мотор‑редукторов по типу двигателя

Электрический мотор редуктор классифицируют по типу применяемого электродвигателя.

Основные варианты:

• Мотор редуктор переменного тока
  Классический трёхфазный асинхронный двигатель, питание от сети 380/400 В (или других стандартов). Это самый массовый вариант для промышленности.

• Мотор редуктор однофазный
  Работает от сети 220 В, применяется на малой мощности, в лёгких механизмах и там, где нет трёхфазной сети.

• Мотор редуктор постоянного тока
  Используется в мобильной технике, приводах с автономным питанием, некоторых системах автоматики.

• Серво мотор редуктор
  Электрический мотор с системой управления и обратной связью, обеспечивающий точное позиционирование и сложные профили движения.

При выборе обязательно учитывают доступное питание, требования к регулированию скорости и точности позиционирования.

Виды электрических мотор‑редукторов по типу редуктора

Не менее важно, на какой зубчатой передаче построен электрический мотор редуктор.

Основные типы:

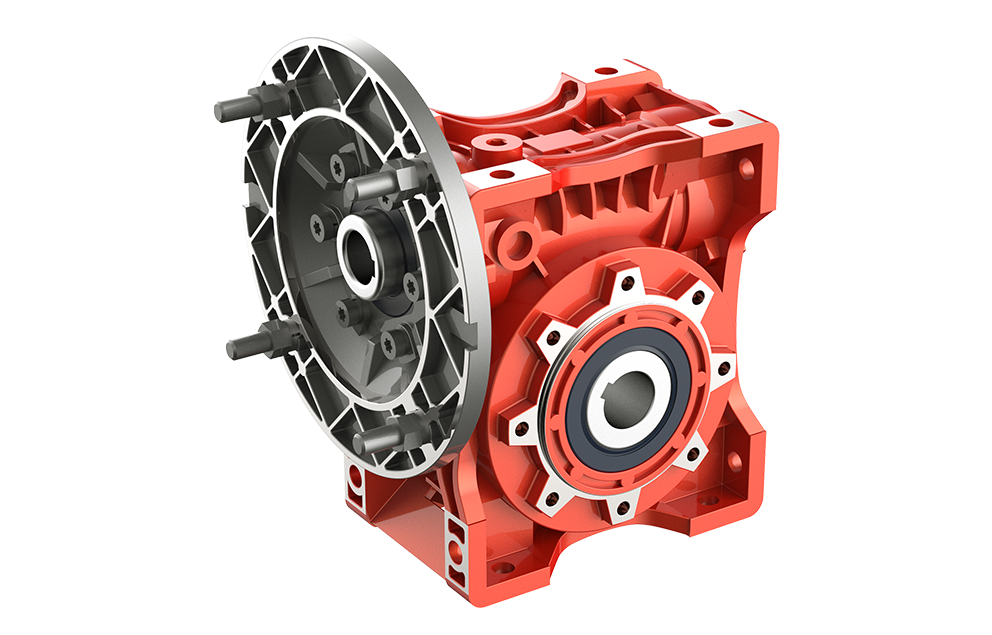

• Червячный электрический мотор редуктор
  Угловой привод, компактный, с возможностью самоторможения. Идеален для подъёмников, дозаторов, медленных конвейеров.

• Цилиндрический соосный
  Высокий КПД, низкий шум, универсальное решение для конвейеров, смесителей, станков, насосов.

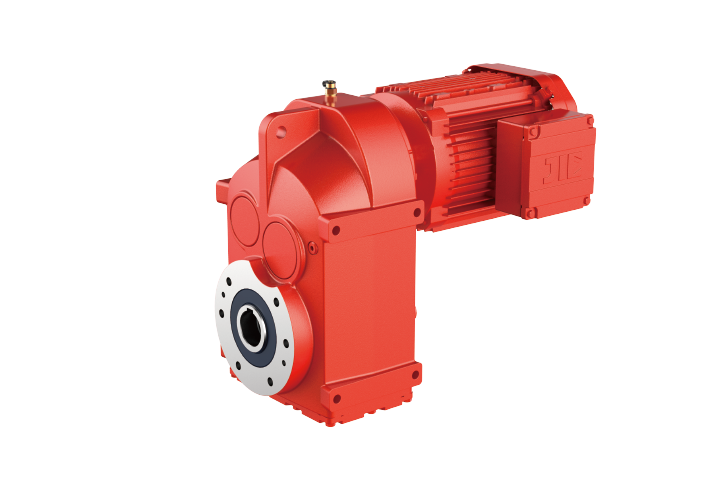

• Плоский (с параллельными валами)
  Позволяет сделать привод низким по высоте, часто используется под конвейерами и шнеками.

• Коническо‑цилиндрический
  Угловой привод с высоким КПД и ресурсом, востребован в тяжёлых транспортёрах, крановых и подъёмных механизмах.

• Планетарный
  Компактный высокомоментный вариант; применяется там, где при небольших габаритах нужны огромные моменты (мешалки, экструдеры, тяжёлые транспортеры).

При выборе всегда стоит связка «тип электродвигателя + тип редуктора + требуемая скорость и момент».

Основные параметры электрического мотор редуктора

Чтобы правильно подобрать мотор редуктор электрический, важно учитывать ряд ключевых параметров.

Главные характеристики:

• Мощность двигателя, кВт.

• Номинальная скорость двигателя, об/мин.

• Передаточное число редуктора.

• Выходной крутящий момент, Н·м.

• Скорость вращения выходного вала, об/мин.

• КПД редуктора и всего привода.

• Сервис‑фактор (эксплуатационный коэффициент) под конкретный режим нагрузки.

• Тип монтажа и присоединительные размеры.

• Условия среды и требования по степени защиты, взрывозащите, материалам.

Эти параметры определяют, выдержит ли электрический мотор редуктор реальный режим работы без перегрева и перегрузок.

Таблица: основные типы электрических мотор‑редукторов и их применение

Тип электрического мотор редуктора	Основной двигатель	Тип редуктора	Типичные задачи
Асинхронный трёхфазный + цилиндрический	Переменный ток 3 фазы	Цилиндрический	Конвейеры, смесители, станки
Асинхронный трёхфазный + червячный	Переменный ток 3 фазы	Червячный	Подъёмники, наклонные конвейеры, дозаторы
Однофазный + червячный	Переменный ток 1 фаза	Червячный	Небольшие механизмы, автоматика
DC‑двигатель + планетарный	Постоянный ток	Планетарный	Мобильная техника, компактные приводы
Серводвигатель + цилиндрический/планетарный	Сервоуправление	Цилиндрический/планетарный	Роботы, позиционирование, ЧПУ

Эта таблица помогает на уровне концепции понять, какой электрический мотор редуктор ближе к вашей задаче.

Где применяется электрический мотор редуктор

Электрические мотор‑редукторы применяются практически во всех отраслях, где есть вращательное движение.

Типичные области:

• Обрабатывающая промышленность
  Приводы станков, линии упаковки и фасовки, транспорт и подача заготовок.

• Конвейерные системы
  Линейные, роликовые, наклонные конвейеры, элеваторы, сортировочные линии.

• Пищевая и химическая промышленность
  Мешалки, реакторы, дозаторы, транспортеры в агрессивных и чистых средах.

• Складская и логистическая техника
  Конвейерные линии, рольганги, подъёмные столы, лифты.

• Строительная техника
  Бетономешалки, подающие и подъёмные механизмы, лифты материалов.

• Автоматизация и робототехника
  Приводы манипуляторов, позиционирующих столов, автоматических линий.

В каждом случае требования к электрическому мотор редуктору по моменту, скорости и условиям среды будут различаться.

Преимущества электрического мотор редуктора

Мотор редуктор электрический вытеснил схему «отдельно двигатель + отдельно редуктор» за счёт нескольких очевидных плюсов.

Основные преимущества:

• Компактность
  Совмещённый узел занимает меньше места, чем два отдельных агрегата с муфтовым соединением.

• Простота монтажа
  Фиксированный корпус с лапами или фланцами, стандартные размеры валов, минимальное количество центровочных операций.

• Надёжность
  Меньше соединений и точек возможного износа, заводская юстировка и сборка.

• Энергоэффективность
  Современные двигатели и редукторы разрабатываются с учётом минимизации потерь и работы в паре с частотными преобразователями.

• Универсальность
  Один и тот же электрический мотор редуктор может применяться в разных механизмах за счёт модульности по валам, фланцам и опциям.

В сумме это даёт снижение стоимости владения и упрощение эксплуатации.

Как выбрать мотор редуктор электрический: пошаговый алгоритм

Чтобы выбор был не случайным, а инженерно обоснованным, полезно придерживаться последовательности.

Рекомендуемый порядок:

1. Описать механизм
   Тип механизма (конвейер, шнек, мешалка), режим работы, нагрузка, среда.

2. Определить требуемую скорость на выходном валу
   По скорости ленты, подачи, оборотам мешалки.

3. Рассчитать или оценить крутящий момент
   С учётом массы, сопротивления, угла наклона, характеристик продукта.

4. Выбрать тип редуктора
   Червячный, цилиндрический, плоский, конический, планетарный — по КПД, компоновке и бюджету.

5. Определить тип двигателя
   Переменный/постоянный ток, количество фаз, наличие частотного регулирования.

6. Подобрать типоразмер в каталоге
   По моменту, скорости, сервис‑фактору и габаритам.

7. Проверить монтаж и присоединение
   Лапы/фланец, размеры валов, возможные монтажные позиции.

8. Учесть опции
   Тормоз, энкодер, датчики, особые исполнения по IP и материалам.

Так выбирается конкретный электрический мотор редуктор, а не абстрактное «что‑то подходящее».

Таблица: чек‑лист для выбора электрического мотор редуктора

Этап выбора	Вопрос	Что уточнить
Механика	Какой механизм и режим работы?	Тип нагрузки, время работы, пуски
Скорость	Какие требуемые обороты на валу?	Линейная/угловая скорость
Момент	Какой момент нужен с запасом?	Масса, сопротивление, угол, продукт
Тип редуктора	Нужен ли высокий КПД или самоторможение?	Выбор типа зубчатой передачи
Тип двигателя	Какая сеть и управление?	1/3 фазы, частотник, DC, серво
Монтаж	Как и где ставим привод?	Лапы, фланец, на валу
Среда и безопасность	Какие условия и ограничения?	Пыль, влага, температура, взрывозащита
Опции и сервис	Нужны ли тормоз, энкодер, датчики?	Интерфейсы с системой управления

Ответы на эти пункты позволяют уверенно сформировать задание на подбор.

Электрический мотор редуктор и частотное регулирование

Сегодня большинство электрических мотор‑редукторов в промышленности работают с частотными преобразователями.

Что даёт частотник:

• Плавный пуск и торможение без ударных нагрузок на редуктор.

• Регулирование скорости в широком диапазоне без механической перестройки.

• Поддержание постоянной скорости или момента в зависимости от алгоритма управления.

• Дополнительные защиты по току, перегреву, блокировкам.

При этом важно:

• Не опускать скорость слишком низко без оценки охлаждения двигателя.

• Настраивать время разгона и торможения в соответствии с инерцией механизма.

• Учитывать диапазон рабочих частот при выборе мотор редуктора электрического.

Грамотно спроектированная связка «электрический мотор редуктор + частотный преобразователь» даёт максимум гибкости и ресурса.

Типичные ошибки при выборе и эксплуатации электрического мотор редуктора

Даже при наличии каталогов и конфигураторов ошибки встречаются регулярно.

Частые ошибки:

• Подбор «по мощности» без расчёта момента и скорости.

• Игнорирование сервис‑фактора и режима (частые пуски, реверсы, ударные нагрузки).

• Неправильный тип редуктора: червячный там, где критичен высокий КПД и круглосуточная работа.

• Отсутствие проверки габаритов и присоединительных размеров при замене.

• Несоблюдение условий смазки, уровня масла и регламента обслуживания.

• Некорректные настройки частотного преобразователя: слишком резкий разгон/торможение, выход за допустимый диапазон частот.

Каждая из этих ошибок сокращает ресурс и повышает риск аварийного простоя.

Практические советы по эксплуатации мотор редуктор электрический

Чтобы электрический мотор редуктор работал надёжно и долго, стоит соблюдать несколько базовых правил:

• Не эксплуатируйте привод на предельном моменте и температуре, закладывайте разумный запас.

• Регулярно контролируйте уровень и состояние масла, особенно при тяжёлых и круглосуточных режимах.

• Следите за шумом и вибрацией — изменения часто сигнализируют о проблемах раньше, чем остановка.

• Проверяйте крепёж и соосность после монтажа и плановых остановов, особенно в вибронагруженных узлах.

• При работе с частотником соблюдайте рекомендованные диапазоны частот, плавность разгона и торможения.

• Используйте оригинальные или сертифицированные расходники и комплектующие (уплотнения, масло, муфты).

При таком подходе электрический мотор редуктор становится предсказуемым и долговечным узлом, а не источником постоянных ремонтов и незапланированных остановок линии.
